水箱水位自動控制器套件，能夠實現如下功能：水箱中的水位低于預定的水位時，自動啟動水泵抽水；而當水箱中的水位達到預定的高水位時，使水泵停止抽水，始終保持水箱中有一定的水，既不會干，也不會溢，非常的實用而且方便。

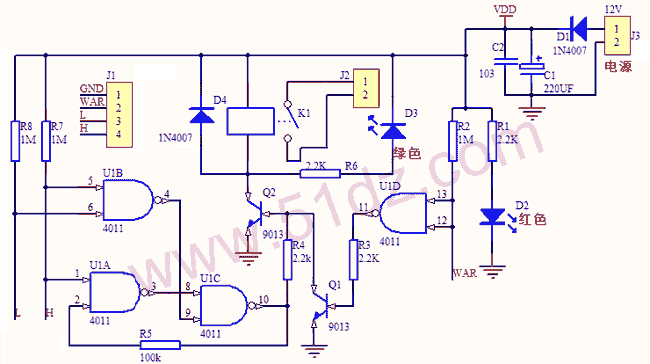

1、電路工作原理:電路采用CD4011四與非門作為處理芯片原理圖如下:
　12V直流電壓經D1，一路經R1點亮發光管LED1，作為電源指示，另一路作為系統的工作電源。接通電源后，如果水箱中沒有水，則兩個水位探頭經R7、R8與正電源相連，即為高電位，U1的4腳輸出低電平，經U1C處理后，10腳輸出高電平，這個高電平一路經R4加在Q2的基極，使Q2飽和導通，繼電器得電吸合，啟動水泵抽水；另一路經R5接到U1的2腳，由于高水位探頭也為高電平，經與非門處理后，U1的3腳輸出為低電平，將U1C與非門鎖住。隨著水泵不斷向水箱供水，水箱中的水位逐漸升高，當低水位探頭浸到水后U1的6腳變為低電平，4腳輸出高電平，但此時與非門已被鎖住，故而不會影響輸出，水泵繼續抽水；隨著水位的進一步升高，當水位碰到高水位探頭時，U1的1腳和6腳都變為低電平，這個變化對U1的4腳沒影響，而3腳卻因1腳變為低電平，輸出為高電平，這樣U1的8、9腳都是高電平，10腳便輸出低電平，繼電器失電斷開，水泵停止抽水，同時這個低電平又經R5加在2腳上，使3腳保持高電平。直到水位再次低于低水位探頭時，又將重前述過程，從而對水箱的水位實現自動控制。本電路中，設計有故障保護電路，當高水位探針因電極氧化發生故障時，無法發出停機信號，此時水位繼續上升，當WAR端探針浸入水中時，將強行使水泵停機，以作為保護之用。

2、調試與安裝
　　該電路原理簡單，元件參數都已調好，只要焊接無誤，一般一次就能成功。焊接步驟：
先焊電源部分 將二極管和相關元件按線路板上所標的位置焊接好，當焊完發光二極管后，可以對電源部分進行調試。從電源輸入端插入穩壓電源，看發光二極管是否點亮，若不亮，仔細查看D1 D2電否反焊。
再焊輸出部分 電源部分正常后，接下來焊繼電器和輸出三極管。焊好后，再次通電，用一根導線將正電源和U1的10腳的位置（此時還沒焊上集成電路）碰一下，如果能聽到一聲清脆的繼電器吸合聲，同時可看到工作指示燈點亮，斷開后又能吸到另一聲音同時工作指示燈熄滅，表明輸出部分也無誤。
最后焊處理部分 經過前面兩部后，只要焊上IC及相關的電阻就能工作了。
3、調試：用導線與線路板上的接線端子接好，接上電源，電源指示燈點亮，同時繼電器應吸合，然后用手將低水位探頭的引出線與地相連，再將高水位探頭與地相連，此時斷電器斷開；接著將高水位探頭引出線與地斷開，然后再將低水位與地斷開，此時繼電器再次吸合，反復測試幾次，如都是按上述規律變化，則說明電路工作正常。實驗室試驗時，可用一個一次性水杯，將水位線按高低不同放入杯內，然后往杯中加水，就可以模擬整個抽水過程。

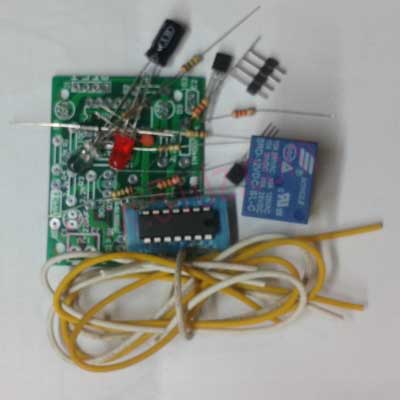

裝的成品如下圖所示：
