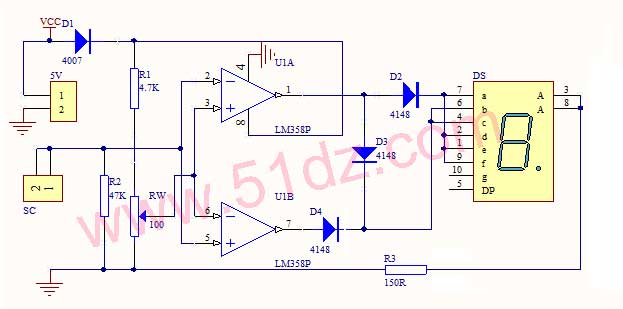

該邏輯測試筆的制作套件,主要用于熟透邏介紹一款用一片LM358來控制一位數碼管的顯示的邏輯筆，LM358內部包括有兩個獨立的、高增益、內部頻率補償的雙運算放大器， 適合于電源電壓范圍很寬的單電源使用，也適用于雙電源工作模式，在推薦的工 作條件下，電源電流與電源電壓無關。它的使用范圍包括傳感放大器、直流增益 模組,音頻放大器、工業控制、DC增益部件和其他所有可用單電源供電的使用運算放大器的場合。外圍電路簡單，制作容易。
在數字電路測試、調試和檢修時，經常需對電路中的某點的邏輯狀態進行測試，有時需要對某點施加邏輯電平，若使用萬用表、示波器、電源和信號發生器等實現上述工作很不方便，而簡單方便、靈活多用的數字邏輯筆是將上述儀器集中于一起的邏輯測試工具，其外形與鋼筆相似，使用邏輯探頭進行測試或輸出。利用數字邏輯筆可大大縮短數字電路的測試時間。因此數字邏輯筆已越來越受到使用者的喜愛。
測試時先將邏輯筆的兩個鱷魚夾分別接到待測電路的 +5V 電源和地，用探頭觸碰到+5V電源上后調節電位器使數碼管顯示出 “1”，這時就可以開始測試了，當數碼管顯示“1”為高電平，顯示“0”時為低電平。

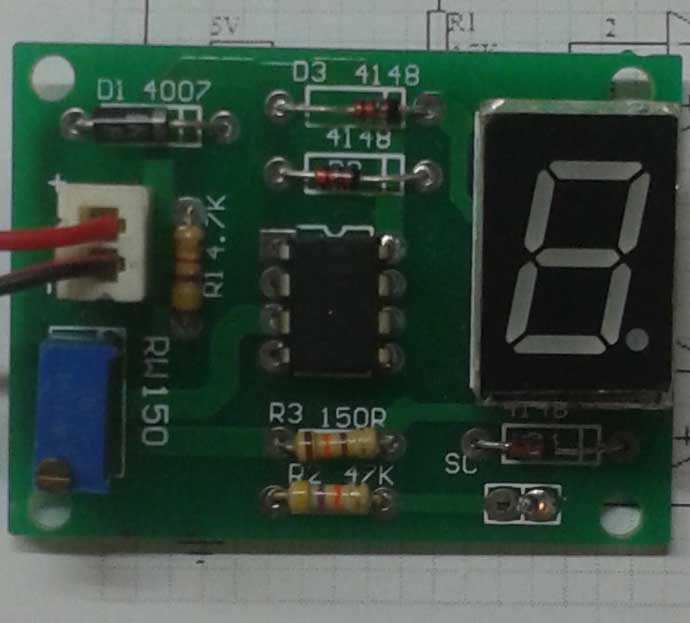

裝好的成品如下圖所示：
