8002產品介紹說明：
8002是一種橋工音頻功率放大器，使用5V電源，且THD+N≤1.0％時,能給一個4Ω的負載提供2W的平均功能。
8002音頻功率放大器是為提供高質量的輸出功率而設計的，需要很少的外圍設備，便可以提供高品質的輸出功率。
8002不需要輸出耦合電容，具有高電平關斷模式，非常適合低功耗的便攜式系統。
8002可以通過外部電阻控制增益，并有補償器件保證芯片的正常工作。
二．重要規格
1．1KHz，接4Ω負載（MD4871ME)，平均輸出功率為2W，THD+N 1％（典型）
2. 1KHz，接8Ω負載，平均輸出功率為1.1W, THD+N   1％（典型）
3．1kHz，接8Ω負載，平均輸出功率為1.5W ，THD＋N 10％(典型)
4.關斷電流0.6 μA (典型)
5.輸入電壓范圍2.0～5.5V
三．特征
1. 無輸出耦合電容；2. 外部電阻可調增益；3. 整體增益穩定；4. 熱敏關斷保護電路；
5. 小尺寸 （SOP-8）封裝形式
三．應用
1. 個人電腦；2. 便攜式消費類電子產品；3. 無源揚聲器；4. 玩具及游戲機。
四、 套件實件目的及要求：
 通過對本制作的安裝、焊接、測試，了解電子產品的內部構造，訓練動手能力，掌握元器件的識別、簡易測試以及整機調試工藝。
 學習8002IC各引腳功能及原理，并在本實際電路中的應用。
 學習貼片元件的焊接。
 認真仔細的安裝焊接，排除安裝焊接過程中出現的故障。

本站配套套件鏈接：/0/s---3318--.htm

五、裝配說明：
安裝步驟：下面就讓我們帶你完成本次制作；領略電子制作帶給你的無窮樂趣！
第一部分：焊貼片元件

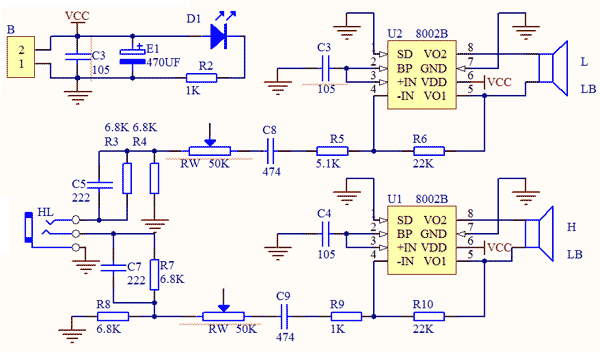

安裝之前請不要急于動手，應先查閱相關的技術資料以及本說明，然后對照原理圖，了解印刷電路板、元件清單，并分清各元件，了解各元件的特點、作用、功能，同時核對元件數量。

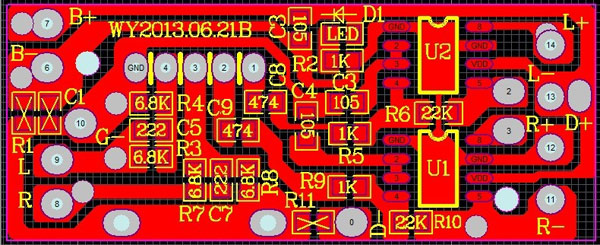

焊接的過程請核對PCB板圖：

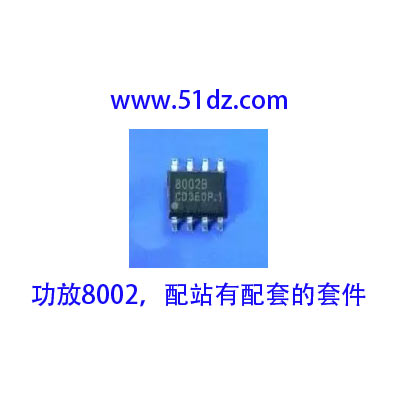

一、 貼片IC8002焊接
1、先用烙鐵在元件一個引腳的焊盤上鍍錫，用鑷子夾住元件，擺正位置，然后固定元件。（一般是在四角的其中一個引腳上鍍錫，然后固定。）詳細貼片元件焊接見
2、 一手拿著焊錫絲，另一只手拿著烙鐵，分別固定剩余的4角的3個腳，焊接的時候注意焊接力度，千萬不要讓元件移位，四個角都固定后，再焊接的時候，元件就不會發生移位了。（如果擔心自己擺不正元件，可以先用松香固定元件的四個角，方法是：用鑷子夾住元件，放在焊盤上，確認焊盤對整齊后，用鑷子夾住一小塊松香，輕輕放到引腳上，用烙鐵加熱松香使其溶化，然后移開烙鐵，讓松香凝固，這樣芯片就被固定住了，同樣的方法固定好全部4個角，然后再次檢查元件是否擺正，確認元件擺正后，用烙鐵熔化焊錫重新固定元件的4個角。）
3、元件固定好后，一手拿焊錫，一手拿烙鐵，烙鐵尖放在元件的一角上，焊錫放在烙鐵尖上，讓焊錫融化，等焊錫融化成一個比較大的圓球后，向沒有焊接焊錫的引腳方向慢慢移動烙鐵（這時候可以使板子稍微向烙鐵移動的方向傾斜一下，以便焊錫更好的流動），注意移動速度要慢，每移動到一個引腳處時要讓焊錫在這個引腳處充分融化，這樣才能確保該引腳不會被虛焊，移動的時候力度一定要輕，力度過大會損壞元件的引腳，這個過程需要多多練習才能夠熟練操作，當烙鐵拖過一邊后，這一邊的引腳就焊好了，通常一邊焊接后，最后的幾個引腳會被多余的焊錫連在一起，這時候可以甩掉烙鐵頭上多余的焊錫，將烙鐵頭在松香里面蘸一下，然后小心的用烙鐵頭在引腳之間劃過，以去除多余焊錫，也可以將烙鐵頭放在連在一起的引腳處，拿起板子，待焊錫溶化后，用力把板子砸在桌子上，這樣就能磕掉多余的焊錫，不過這樣容易讓錫渣流到板子的其他地方，注意把濺出的錫渣清理掉。
4、用同樣的方法焊接所有的引腳。
二、 貼片電阻、電容等兩腳貼片元件的焊接
1、貼片電阻、電容等兩腳貼片元件焊接前，先用烙鐵在電路板上電阻等兩腳元件的一個焊盤上焊一點錫（在哪一個焊盤上焊錫依據個人焊接習慣，我比較喜歡先在右邊焊盤鍍錫，這樣比較符合焊接習慣），也可以將板子上所有的兩腳貼片元件的一個焊盤鍍錫，這樣比較省事；
2、在一個焊盤上鍍完錫后，用鑷子夾住電阻等兩腳元件在對應的焊盤上擺正位置，用烙鐵將元件的一端焊接到焊盤的鍍錫一端，然后拿著焊錫絲將另一端焊住。一種比較省時省力的方法是：先將所有兩腳元件的一端固定在相應位置的鍍錫焊盤上，然后在同一焊接另一端引腳；
3、焊接時候要注意時間和力度，用力過大或者焊接時間過長會讓對面的焊錫也融化了，這樣容易導致元件移位。

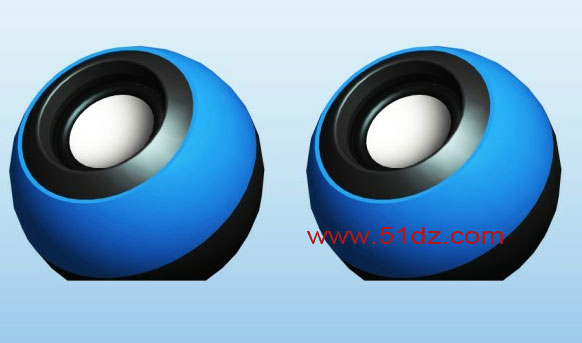

裝好的成品如下圖所示：
