下面是對著實物繪制的電路原理圖：（電路板上有多種元件安裝方法，安裝請與原理圖、實物圖為準，PCB板上極個別元件孔是不要安裝的，這點請注意�。�

1、通過對本制作的安裝、焊接、調試，了解電子產品的內部構造，訓練動手能力，掌握元器件的識別、簡易測試以及整機調試工藝。2、熟練使用電烙鐵、剪鉗、萬用電表等電子工具。3、對照電路原理圖，了解工作原理，圖上符號，并與實物對照。4、認真仔細的安裝焊接，排除安裝焊接過程中出現的故障。

二、USB充電器性能參數：

 輸入：AC 110V—240V 50/60Hz 輸出：DC 5V 500mA

該電路由開關電源和輸出電路兩部分組成。當接通電源后，220V交流通過D2整流，C1濾波，通過電阻R2給三極管Q1提供基極啟動電流，使Q1開始導通，其集電極電流Ic線性增長，在L2中感應出使Q1基極為正、發射極為負的正反饋電壓，通過C2和R3，送到Q1基極，使Q1迅速飽和。與此同時，感應電動勢給電容C2充電，隨著C2充電電壓升高，Q1基極電位逐漸下降，Ic開始減小，在L2中感應出使Q1基極為負，發射極為正的電壓，使Q1迅速截止，完成一個振蕩周期，在Q1截止期間，在L3繞組感應出一個5V左右的交流電壓。此后,C2逐漸放電，Q1基極電壓逐漸升高，從而開始第二個周期，不斷循環。L3輸出電壓經D6整流、C4濾波后通過USB座給負載供電。LED1和R5組成輸出指示電路。DZ1、IC1、Q2等組成取樣比較電路，檢查輸出電壓的高低。當負載變輕或電源電壓升高等原因導致輸出電壓升高時，Z1擊穿，IC1中發光二級管電流增大，IC1中光敏三極管電流增大。L2反饋繞組中的感應電壓經IC1中的光敏三極管到Q2基極，Q2基極電流增大，集電極電流增大，Q1基極電流減小，集電極電流減小，負載能力變小，從而導致輸出電壓降低。當輸出電壓降低后，Q2取樣后又會截止，Q1的負載能力變強，輸出電壓升高，這樣起到自動穩壓作用。D5為L2繞組輸出電壓整流二極管，C3為濾波電容。

這款電路有過流過載保護功能。當負載過載或者短路時，Q1的集電極電流增大，Q1的發射極電阻R1上產生較高的壓降，這個過載或者短路產生的高電壓經過R4讓Q2飽和導通，從而讓Q1截止，停止輸出，防止過載損壞。因此，改變R1的大小，可改變負載能力。如果將輸出電流減小，可將R1改大。如果將輸出電流改大，可將R1改小。注意：1改小將增大Q1燒壞的可能性。如果需要大電流輸出，建議更換Q1。換成13003或13007都可。

給的大家收到貨后，先熟悉一下電路原理圖，分析一下原理，再測量一下各元件，最后再小心來裝配。

安裝注意事項：

安裝之前請不要急于動手，應先查閱相關的技術資料以及本說明，然后對照原理圖，了解印刷電路板、元件清單，并分清各元件，了解各元件的特點、作用、功能，同時核對元件數量。

注：Z1、D2、D3、D4，IC1本種組裝沒有配備，電路板是設計的多用途的，本套件只用到半波整流，只有一個1N4007整流，請大家不要自己多裝其它的二極管，參考圖中樣板做就行了，樣板已經測試過是OK的，在工廠做過的朋友就知道，工廠都是按照樣板生產的。

正確插入元件，按照從低到高、從小到大的順利安裝，極性要符合規定。對于手工安裝，元件應分批安裝。如此板先電阻→二極管→三極管→電容→變壓器→USB座

1、1/2W1歐的電阻，起到保險絲的作用。

2、IC1有4個腳，板上有黑邊的那邊插IC黑點的腳，黑點的腳為1腳。

3、1N4007、1N5819請不裝錯，1N4007是低頻二極管，板印有黑邊的是二極管的負極，二極管的正負極不要弄錯了。

4、Q1、Q2千萬不要裝錯， 13001三腳并列有字的一面插向板上雙線一面。

5、電解電容有正負極之分，板上也有標明。

套件詳細資料：印刷電路板，元件清單，元件，原理說明，制作說明、外殼等等。

安裝、焊接好全部元件后，仔細檢查一下各個部分，不能有連錫、虛焊或漏焊的。發現問題及時修正。

通電測試線路板：

仔細檢查線路板安裝無誤后，要通電試板時，可以在PCB板直接焊一個220V插頭線，為了安全起見，請大家先在電源串聯一個10W的白熾燈泡，以防止短路或者接錯，千萬注意安全，還有，元件一不小心就燒壞了，燒壞了需要再買才行。如果安裝無誤，用萬用表可以測得USB 1腳和4腳應有5V的電壓輸出，電源指示燈亮，確認電路板裝配無誤。

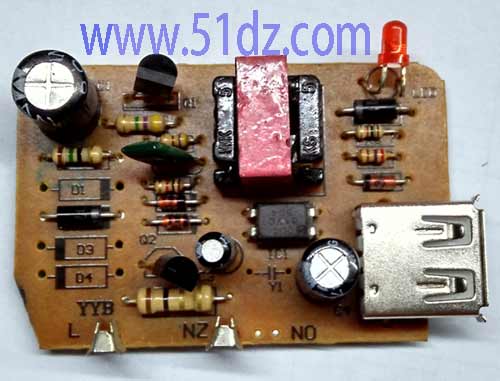

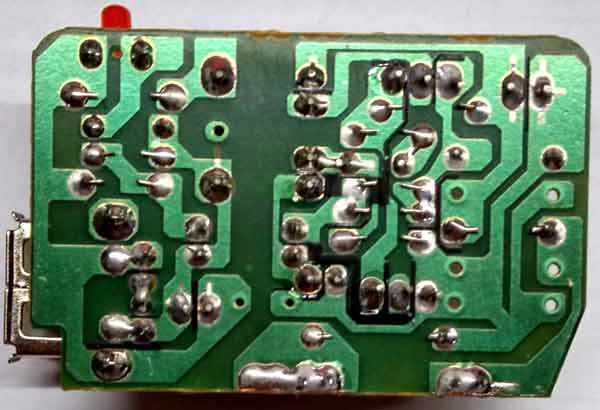

裝好的成品電路板如下，不懂組裝的朋友，請參考下圖：

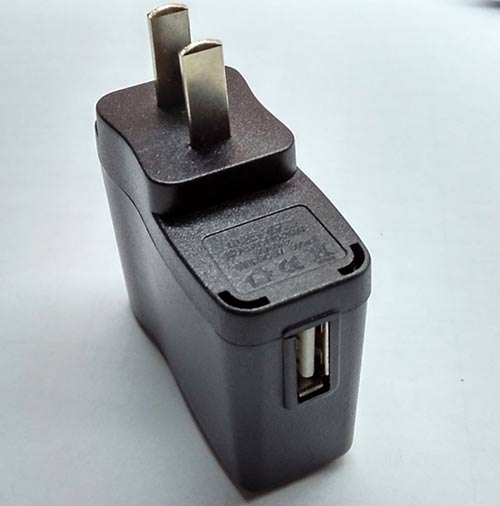

把電路板裝到外殼
