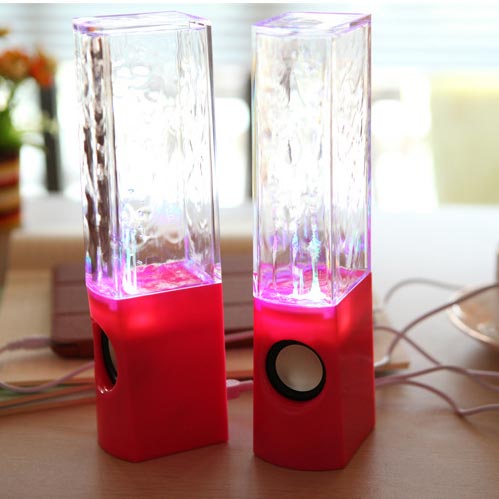

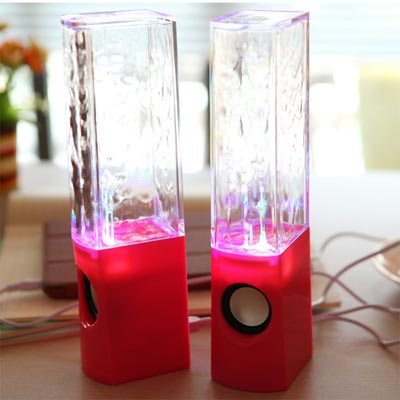

| 噴水水舞音響創意設計靈感來自于噴泉的原理，連接音頻設備后，音箱會隨著音樂的節奏噴出水柱，在彩色LED燈的映襯下，顯得格外亮眼。噴泉跟著音樂的節奏起舞這一亮點從此讓音樂不止僅滿足于聽，視覺上因為這翩翩起舞的噴泉也大飽眼福。
工作原理：改變音樂頻率就改變了電動機的轉速，電動機的轉速隨著音樂的音調，節奏、強弱變化而變化。隨著音樂的節奏感越強，電動機的轉速越快，水就不停向上噴出。電機軸上一定要裝有帶磁鐵的塑料片，封閉液體音箱體內同樣裝有一片帶磁鐵的塑料葉輪片，固定電動機的位置正好使2個塑料片靠在一起，利用磁鐵同性相吸，異性相斥原理，電機一端轉動起來，去推動音箱箱體內帶磁鐵葉輪片的轉動，隨著箱體里葉輪片的轉動給周邊水一個向外排擠的壓力，水就從發光二極管的腔體不停向上噴出，因為發光二極管顏色的不同，所以人眼看到噴出水的顏色跟發光二極管的顏色一樣，顯示出的就是彩色的。如果箱體是倒著或葉輪片轉動的地方沒有水，也就沒有水向外噴出的現象了。
一.產品規格：
1) 采用DC 5V 或者電腦USB外接供電。
2) 采用3.5MM音頻輸入插頭。
3) 4歐3W喇叭 2個，實現左右立體聲。
4) 燈光效果：主副音箱均有高亮的紅藍綠橙四色LED。
5) 噴水裝置：隨著音樂節奏變化！采用音頻IC 處理控制。
6)采用雙聲道IC，PU邊內磁低頻增強喇叭，表現出非凡音質！
二.使用方法：
1. 將主音箱上自帶一根喇叭輸出線，線另一端插副機音響單獨一個插孔上。
2. 將電源線標準大USB線插在電腦USB接口上或USB充電電源上，另一頭小MINI USB接頭插在主音箱上電源孔上。
3. 3.5mm音頻線插主機音箱''AUDO IN''孔上，另一頭接您的手機或者電腦耳機孔上。
4. 本機多彩燈噴泉音樂，隨音頻率的變化給你帶來享受室外廣場噴泉效果。
本站提供的是散件，供大家一個學習練手的機會，希望大家喜歡。

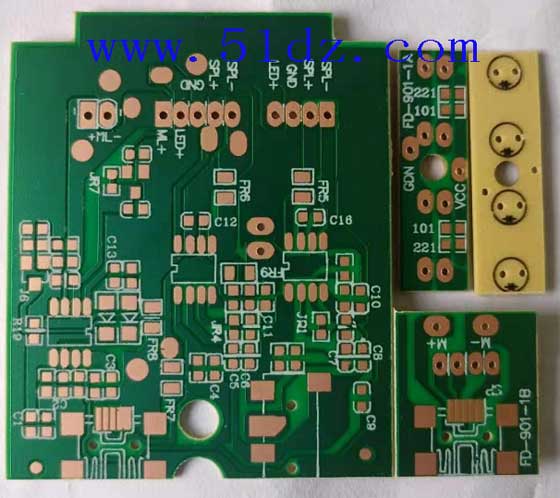

此次本站這些貨是直接跟工廠拿的配件，非常成熟的產品。工廠成熟的產品在PCB設計上都是要求非常嚴格的，對于我們剛學習畫PCB圖的人員也是非常值得借鑒和學習的。由于本板都是貼片元件大家一定要具備有一定的焊接技術才行，對貼片元件也要有一定的認識才行，是一次很考驗人能力和耐力的檢驗。

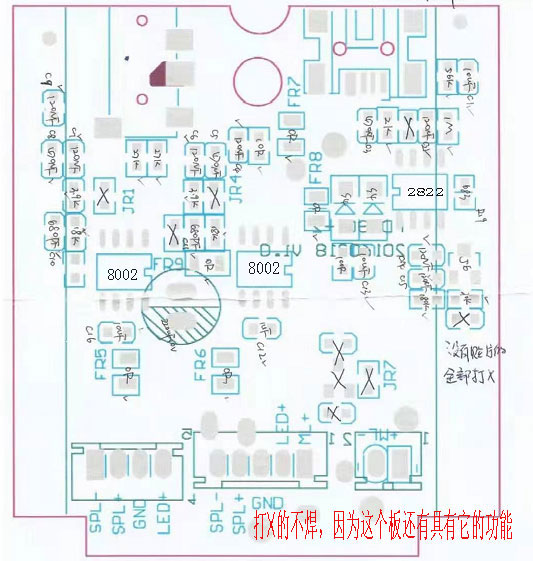

貼片電容和貼片電阻分別包裝以免大家弄混不易識別，電容上是沒有標識的，我們有特別寫明，電阻上面都有數字，大家一定要認清，在下手焊接。
三、裝配說明：
焊粘片元件
安裝之前請不要急于動手，應先查閱相關的技術資料以及本說明，然后對照原理圖，了解印刷電路板、元件清單，并分清各元件，了解各元件的特點、作用、功能，同時核對元件數量。
準備好電烙鐵、萬用表、剪鉗和鑷子等必備工具，按照從低到高順序，依次安裝并焊接元件到電路板。
貼片元件的總體焊接方法是：先固定，后焊接。由于貼片元件沒有固定孔，如果不先固定的話，焊接的時候容易導致元件移位，所以焊接前需要先將元件固定。
貼片電阻、電容等兩腳貼片元件的焊接
1、貼片電阻、電容等兩腳貼片元件焊接前，先用烙鐵在電路板上電阻等兩腳元件的一個焊盤上焊一點錫（在哪一個焊盤上焊錫依據個人焊接習慣，我比較喜歡先在右邊焊盤鍍錫，這樣比較符合焊接習慣），也可以將板子上所有的兩腳貼片元件的一個焊盤鍍錫，這樣比較省事；
2、在一個焊盤上鍍完錫后，用鑷子夾住電阻等兩腳元件在對應的焊盤上擺正位置，用烙鐵將元件的一端焊接到焊盤的鍍錫一端，然后拿著焊錫絲將另一端焊住。一種比較省時省力的方法是：先將所有兩腳元件的一端固定在相應位置的鍍錫焊盤上，然后在同一焊接另一端引腳；
3、焊接時候要注意時間和力度，用力過大或者焊接時間過長會讓對面的焊錫也融化了，這樣容易導致元件移位。
焊接貼片IC
先用烙鐵在元件一個引腳的焊盤上鍍錫，用鑷子夾住元件，擺正位置，然后固定元件。（一般是在四角的其中一個引腳上鍍錫，然后固定。）手拿著焊錫絲，另一只手拿著烙鐵，分別固定剩余的4角的3個腳，焊接的時候注意焊接力度，千萬不要讓元件移位，四個角都固定后，再焊接的時候，元件就不會發生移位了。
歡迎選購！請點擊圖片在新窗口打開，并將圖片放大化后再看更清楚！

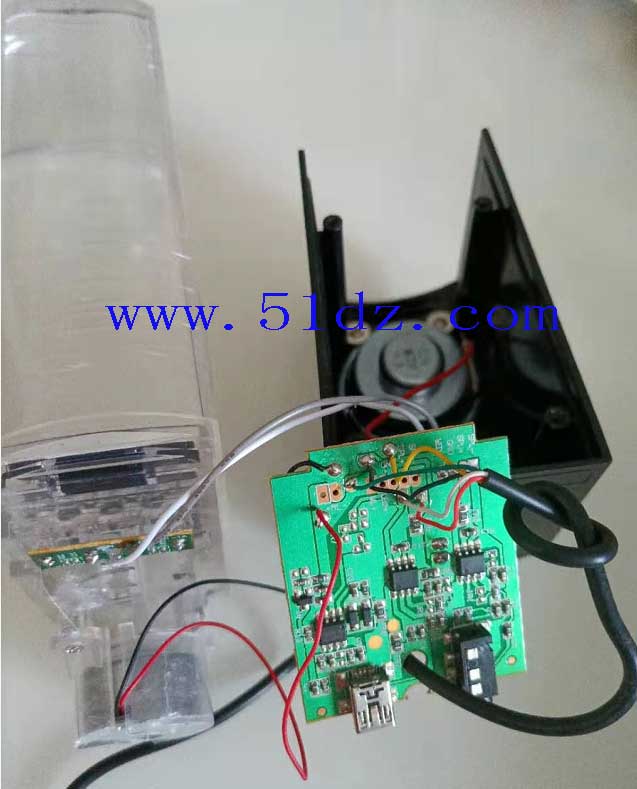

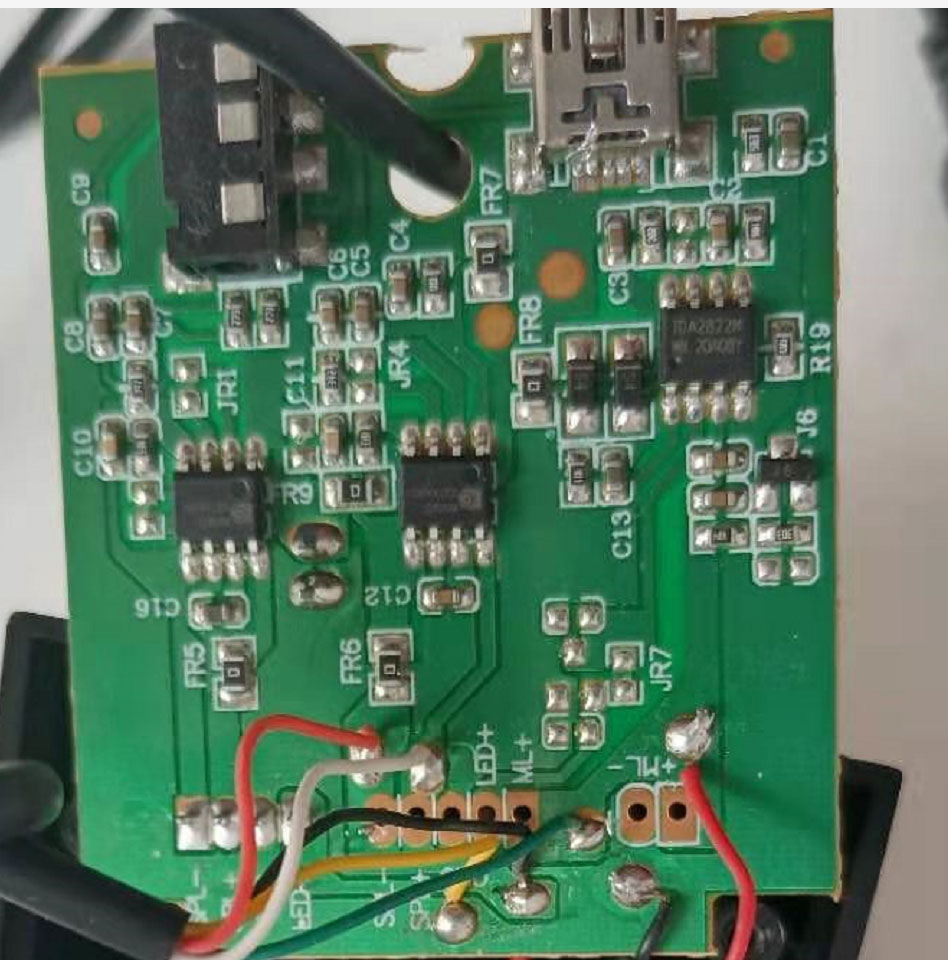

上面是焊好的成品板圖供大家參考。

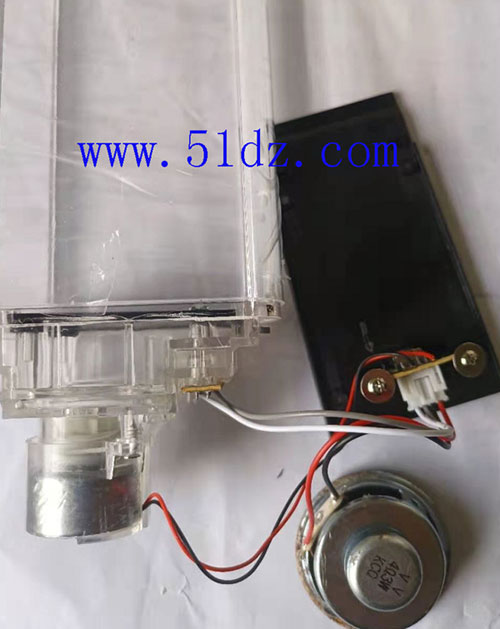

副音箱的接法：

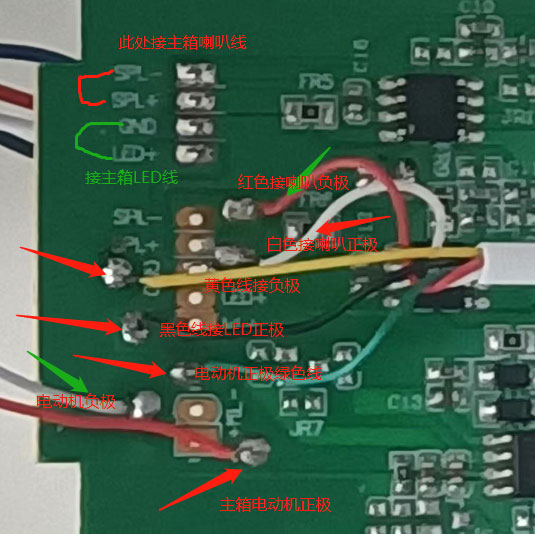

主音箱的接法：
注意本站套件殼配的是粉色，不是黑色。
