解放雙手，自由無線——

�敚�

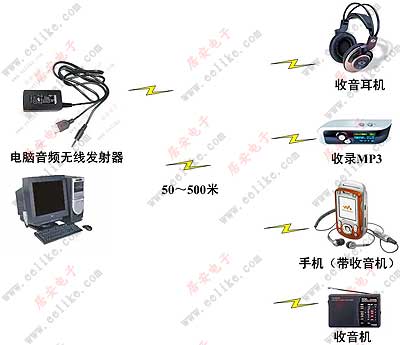

  在屋子內，無論走到什么地方都能享受到立體聲音樂，接收距離遠達 30 米。使用一個這樣的電腦音頻無線發射器的話就意味著當你在檔案柜中查閱檔案資料時也可來收聽電腦音樂、網絡課程、網絡電臺，甚至是你在給自己倒咖啡時也行，早餐, 活動, 布置家居都不會受到音源線的限制。使用它可以提高的工作效率，對于有便利至上的商務人事來說，發揮著更大的作用。

�敚�

�敚�

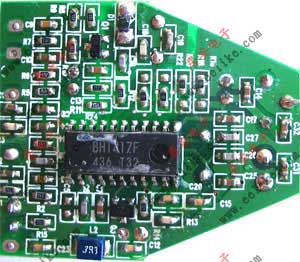

   核芯采用的是ROHM公司生產的BH1417F芯片。后級采用了一級低噪聲射頻放大電路，模塊的采用了SMT加工工藝，使得這款模塊性能非常優秀，聲音訊號可穿透墻壁，物體等障礙，無角度限制。距離長達30米，可以任意走動，音質依然清晰、優美。發射器電源取自電腦主機，無需電池供電，是一款非常實用的調頻立體聲發射器件。

�敚�

�敚�

使用方法：

�敚�

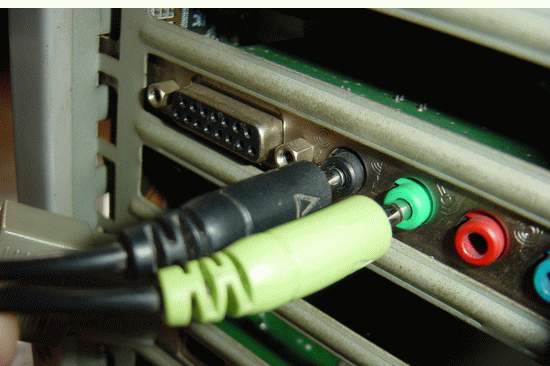

1、將發射器的音頻線插入電腦的聲卡輸出插孔（綠色）。

�敚�

�敚�

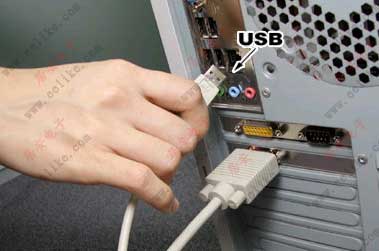

2、將發射器的USB線插入電腦的任意一個USB插孔。

�敚�

�敚�

3、打開調頻收音機，或者帶有收音功能的手機、MP3，將接收頻率調到標簽所標的頻率值上即可聽到清晰的高保真立體聲音樂了。

  套件提供：http://www.eelike.com/cp/fm.htm�敚�

工作電壓：9V
發射電流：30mA
發射距離：300米

主要應用：
1、嬰兒守護：模塊放置在嬰兒睡覺或者玩耍的房間，大人可在其它房間或廚房監聽其動態。
2、防盜監聽：模塊放置在走廊、庭院、過道或者倉庫，可在寢室、保安房監聽其動態。
3、耳聾助聽器：模塊配備便攜式FM收音機即可用于耳聾助聽器，有很高的助聽靈敏度。
4、服務對講：模塊配備便攜式FM收音機即可用于商場、超市、酒店服務員之間無線對講。
5、無線話筒：用于教師講課、演講、會議以及電聲樂器的拾音等用途。
6、設備監控：放置在動力機房中監聽電機軸承噪聲和震動，用帶有信號電平指示的接收機可實現 聯動監控，連接繼電器控制接觸器的電路，當電平大于危險指標時聯動電路動作。
7、監聽前端：模塊作為前端拾取微弱聲音信號，發送的信號經附近的大功率無線發射機轉發后實現遠程無線監聽系統。

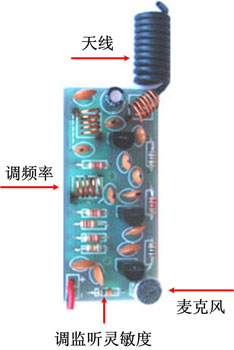

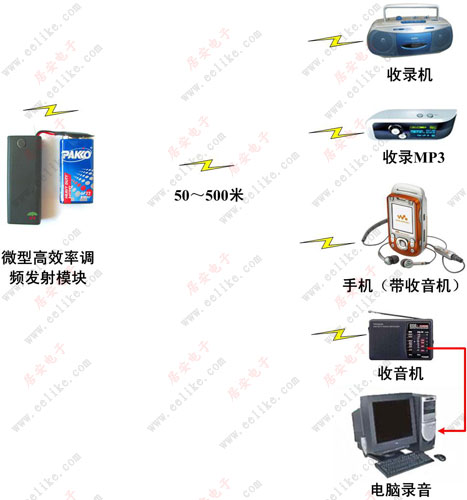

模塊的監聽靈敏度大大高于人耳，在安靜地環境下可以聽到1米以外石英鐘走動“滴嗒”聲。 微型高效率調頻發射模塊FM1的體積只有20X45X6毫米（其中高度僅指器件中的最高點），工作電壓為3～9伏，對應的工作電流4～50毫安，發射距離：9伏時開闊地大于600米，工作頻率預調在98MHZ，通過調整電感線圈（電路板中央的線圈）可以使發射頻率在70～120MHZ之間，線圈拉升時發射頻率上升，壓縮時發射頻率下降。

如何避開普通FM廣播頻段：

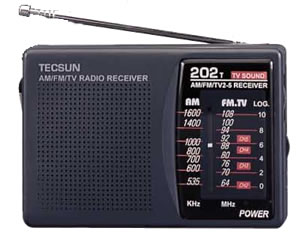

如果不想讓普通收音機收到信號，可以調校頻率避開普通FM廣播頻段（88Mhz～108Mhz），然后使用特殊收音機接收，這里推薦德生的R-202T 袖珍式調頻/調幅電視伴音收音機，

它的調頻(FM)接收頻率范圍是 64 - 108兆赫(MHz)，可以將發射模塊的頻率調在88兆赫(MHz)以下。

當希望發射模塊發射距離最遠時需要注意：發射模塊最好離地面5米以上，可以明顯增加發射距離。如果天線采用用有線電視饋線制作的半波同軸天線并架設在室外高處可以顯著增大發射距離。
FM1如果用9V疊層電池或者用兩節微型鈕扣電池AG13可連續工作10小時以上。模塊如果采用兩節7號電池供電，可以連續使用1周。
用疊層電池供電由于電池放電過程中電壓變化過大，頻率可能會有相應偏移，如果用手機電池或者穩壓電源供電效果更佳。

實際測試：
FM1調頻模塊只要扣上一節9V疊層電池就可以正常工作了，考慮使用方便，可以用軟導線做天線。
測試地點：居民新村的4樓客廳，和室外隔一道磚混結構的墻。工作電壓9伏，測試音源：石英鐘走動的“滴嗒”聲，測試效果：在200米內能收到監聽信號，少數位置有死點（寂靜點）接收位置改變時會影響接收頻率（可能是無線電信號到達接收點的傳輸路徑不同），如果接收地點固定不變時接收頻率很穩定，有人在發射機附近走動不會影響發射頻率，但是手捏發射天線發射頻率會輕微改變。如果發射機和接收機中間沒有遮擋物時距離很遠，大于600米，有遮擋物時一般不能超過2～3幢新村樓房。注意事項：
調頻接收機的接收靈敏度很大程度上影響調頻發射模塊的傳輸距離，市場上一般的電調諧收音機接收FM1效果不是很好，主要是自動鎖臺鎖不住，所以建議使用手動調諧的。一般普通的調頻接收機靈敏度不是很高，一般能在空曠地200米內能接收，經過測試，發現用高性能的德勁DE1102或者德生PL-200調頻接收機效果非常不錯，能在600米以內接收到，我們采用高性能的汽車調頻收音機，曾經在800米以接收到FM1的信號。

使用說明：

1、安裝電池：

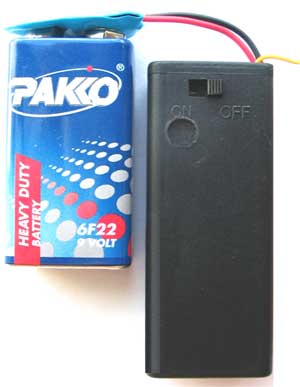

為了達到更好的發射距離，模塊引出的是9V疊層電池扣，

只需直接扣上9V疊層電池，就可以使用了：

2、將卷縮的天線拉直拉長。

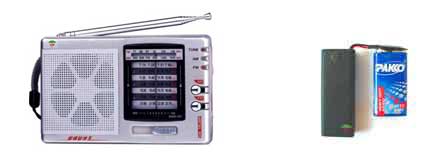

3、將模塊放置在收音機旁邊，打開FM調頻收音機（不用耳機），在標簽頻率附近搜索，當出現嘯叫聲時表示已經調到發射頻率范圍內了。

4.如果發射頻率與本地廣播頻率重疊或相近，則需要微調發射頻率：

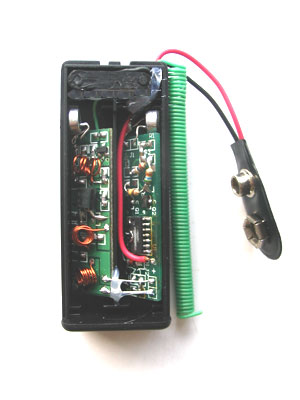

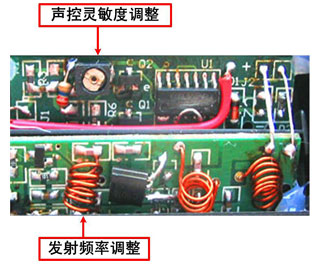

用鑷子或牙簽輕輕撥動下圖的電感線圈（電路板中間的線圈），線圈拉開時發射頻率上升，壓縮時發射頻率下降。

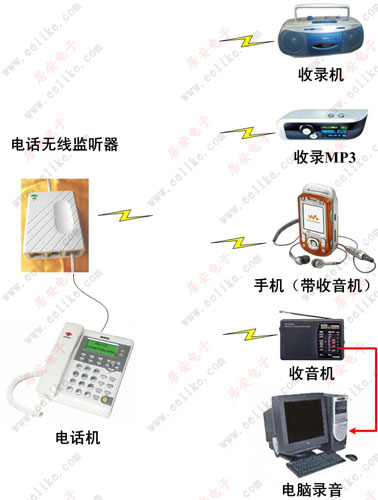

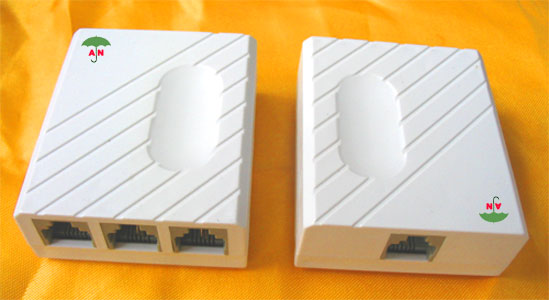

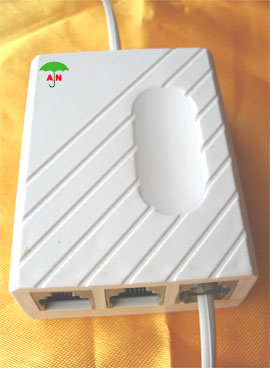

  器件提供：http://www.eelike.com/cp/TEL.htm外形是一個一進三出的分線盒，尺寸：6.8cmX5cmX2cm �敚� 1、安裝簡單，只需將電話插頭插入設備，設備插頭再插回電話，幾秒鐘即可搞定。�敚� 2、當摘下話筒，設備既接通工作。�敚� 3、設備使用電話線電源供電，無需電池供電。�敚� 4、發射距離遠，發射頻率可以隨意調整，也可以調整到普通收音機不可接收的頻段，用特殊收音機接收。�敚� 5、使用收錄機接收就可以很容易清晰錄制電話講話的內容。 如何避開普通FM廣播頻段：如果不想讓普通收音機收到信號，可以調校頻率避開普通FM廣播頻段（88Mhz～108Mhz），然后使用特殊收音機接收，這里推薦德生的R-202T 袖珍式調頻/調幅電視伴音收音機，它的調頻(FM)接收頻率范圍是 64 - 108兆赫(MHz)，可以將發射模塊的頻率調在88兆赫(MHz)以下。 �敚敚敚�器件提供：http://www.eelike.com/cp/TEL.htm

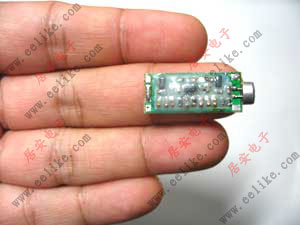

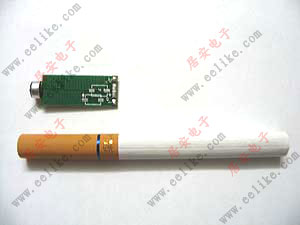

套件提供：http://www.eelike.com/cp/fm2.htm 微型貼片調頻發射片的監聽靈敏度高于人耳，在安靜地環境下可以聽到1米以外石英鐘走動“滴嗒”聲。微型貼片調頻發射片的監聽靈敏度決定于話筒的偏置電阻，如果你需要監聽靈敏度低一點，如：老師用無線話筒，可以將模塊的話筒偏置電阻R1增大至56K，偏置電阻的阻值可以在3.3K～200K之間選擇，阻值越小，話筒的靈敏度越高。微型貼片調頻發射片體積只有1.2X4X0.6毫米，大小和小手指差不多，工作電壓為3～9伏，對應的工作電流4～50毫安，發射距離：9伏時開闊地大于200米，工作頻率預調在88.8MHZ，通過調整電感線圈可以使發射頻率在70～110MHZ之間，線圈拉升時發射頻率上升，壓縮時發射頻率下降。 當希望微型貼片調頻發射片發射距離最遠時需要注意：微型貼片調頻發射片最好離地面5米以上，可以明顯增加發射距離。如果天線采用用有線電視饋線制作的半波同軸天線并架設在室外高處可以顯著增大發射距離。 注意事項： 調頻接收機的接收靈敏度很大程度上影響微型貼片調頻發射片的傳輸距離，市場上一般的電調諧收音機接收微型貼片調頻發射片效果不是很好，主要是自動鎖臺鎖不住，所以建議使用手動調諧的。一般普通的調頻接收機靈敏度不是很高，一般能在空曠地100米內能接收，經過測試，發現用高性能的德勁DE1102或者德生PL-200調頻接收機效果非常不錯，能在400米以內接收到，采用高性能的汽車調頻收音機，曾經在500米接收到微型貼片調頻發射片的信號。微型貼片調頻發射片用9V疊層電池可連續工作10小時以上。接收機最好采用手調諧的調頻收音機，可以補償輕微的頻飄。近距離使用時必須用耳機監聽，否則由于聲音反饋，容易形成自激嘯叫。 主要應用： 1、嬰兒守護：模塊放置在嬰兒睡覺或者玩耍的房間，大人可在其它房間或廚房監聽其動態。 2、防盜監聽：模塊放置在走廊、庭院、過道或者倉庫，可在寢室、保安房監聽其動態。 3、耳聾助聽器：模塊配備便攜式FM收音機即可用于耳聾助聽器，有很高的助聽靈敏度。 4、服務對講：模塊配備便攜式FM收音機即可用于商場、超市、酒店服務員之間無線對講。 5、無線話筒：用于教師講課、演講、會議以及電聲樂器的拾音等用途。 6、設備監控：放置在動力機房中監聽電機軸承噪聲和震動，用帶有信號電平指示的接收機可實現 聯動監控，連接繼電器控制接觸器的電路，當電平大于危險指標時聯動電路動作。 7、監聽前端：模塊作為前端拾取微弱聲音信號，發送的信號經附近的大功率無線發射機轉發后實現遠程無線監聽系統。 套件提供：http://www.eelike.com/cp/fm2.htm

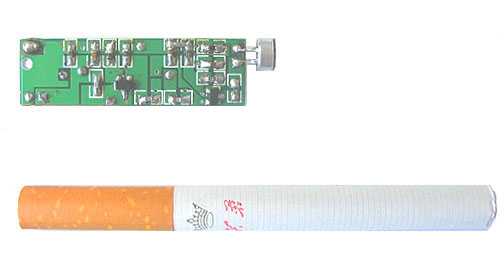

  套件提供：http://www.eelike.com/cp/fm.htm模塊的監聽靈敏度大大高于人耳，在安靜地環境下可以聽到1米以外石英鐘走動“滴嗒”聲。 微型高效率調頻發射模塊FM1的體積只有20X45X6毫米（其中高度僅指器件中的最高點），工作電壓為3～9伏，對應的工作電流4～50毫安，發射距離：9伏時開闊地大于600米，工作頻率預調在98MHZ，通過調整電感線圈（電路板中央的線圈）可以使發射頻率在70～120MHZ之間，線圈拉升時發射頻率上升，壓縮時發射頻率下降。主要應用： 1、嬰兒守護：模塊放置在嬰兒睡覺或者玩耍的房間，大人可在其它房間或廚房監聽其動態。 2、防盜監聽：模塊放置在走廊、庭院、過道或者倉庫，可在寢室、保安房監聽其動態。 3、耳聾助聽器：模塊配備便攜式FM收音機即可用于耳聾助聽器，有很高的助聽靈敏度。 4、服務對講：模塊配備便攜式FM收音機即可用于商場、超市、酒店服務員之間無線對講。 5、無線話筒：用于教師講課、演講、會議以及電聲樂器的拾音等用途。 6、設備監控：放置在動力機房中監聽電機軸承噪聲和震動，用帶有信號電平指示的接收機可實現 聯動監控，連接繼電器控制接觸器的電路，當電平大于危險指標時聯動電路動作。 7、監聽前端：模塊作為前端拾取微弱聲音信號，發送的信號經附近的大功率無線發射機轉發后實現遠程無線監聽系統。

�敚�

如何避開普通FM廣播頻段：如果不想讓普通收音機收到信號，可以調校頻率避開普通FM廣播頻段（88Mhz～108Mhz），然后使用特殊收音機接收，這里推薦德生的R-202T 袖珍式調頻/調幅電視伴音收音機，

�敚�

�敚�

它的調頻(FM)接收頻率范圍是 64 - 108兆赫(MHz)，可以將發射模塊的頻率調在88兆赫(MHz)以下。

�敚�

當希望發射模塊發射距離最遠時需要注意：發射模塊最好離地面5米以上，可以明顯增加發射距離。如果天線采用用有線電視饋線制作的半波同軸天線并架設在室外高處可以顯著增大發射距離。 FM1如果用9V疊層電池或者用兩節微型鈕扣電池AG13可連續工作10小時以上。模塊如果采用兩節7號電池供電，可以連續使用1周。 用疊層電池供電由于電池放電過程中電壓變化過大，頻率可能會有相應偏移，如果用手機電池或者穩壓電源供電效果更佳。 實際測試： FM1調頻模塊只要扣上一節9V疊層電池就可以正常工作了，考慮使用方便，可以用軟導線做天線。 測試地點：居民新村的4樓客廳，和室外隔一道磚混結構的墻。工作電壓9伏，測試音源：石英鐘走動的“滴嗒”聲，測試效果：在200米內能收到監聽信號，少數位置有死點（寂靜點）接收位置改變時會影響接收頻率（可能是無線電信號到達接收點的傳輸路徑不同），如果接收地點固定不變時接收頻率很穩定，有人在發射機附近走動不會影響發射頻率，但是手捏發射天線發射頻率會輕微改變。如果發射機和接收機中間沒有遮擋物時距離很遠，大于600米，有遮擋物時一般不能超過2～3幢新村樓房。注意事項： 調頻接收機的接收靈敏度很大程度上影響調頻發射模塊的傳輸距離，市場上一般的電調諧收音機接收FM1效果不是很好，主要是自動鎖臺鎖不住，所以建議使用手動調諧的。一般普通的調頻接收機靈敏度不是很高，一般能在空曠地200米內能接收，經過測試，發現用高性能的德勁DE1102或者德生PL-200調頻接收機效果非常不錯，能在600米以內接收到，我們采用高性能的汽車調頻收音機，曾經在800米以接收到FM1的信號。

�敚�

�敚�

使用說明：

�敚�

1、安裝電池： 為了達到更好的發射距離，模塊引出的是9V疊層電池扣，

�敚�

�敚�

只需直接扣上9V疊層電池，就可以使用了：

�敚�

�敚�

2、將卷縮的天線拉直拉長。 3、將模塊放置在收音機旁邊，打開FM調頻收音機（不用耳機），在標簽頻率附近搜索，當出現嘯叫聲時表示已經調到發射頻率范圍內了。

�敚�

�敚�

如果發射頻率與本地廣播頻率重疊或相近，則需要微調發射頻率： 用鑷子或牙簽輕輕撥動下圖的電感線圈（電路板中間的線圈），線圈拉開時發射頻率上升，壓縮時發射頻率下降。

4、將發射模塊遠離接收機，再微調接收頻率使音質最佳，如果音量開大后還有嘯叫聲，說明模塊離接收機還不夠遠，這時候需要用耳機來監聽。

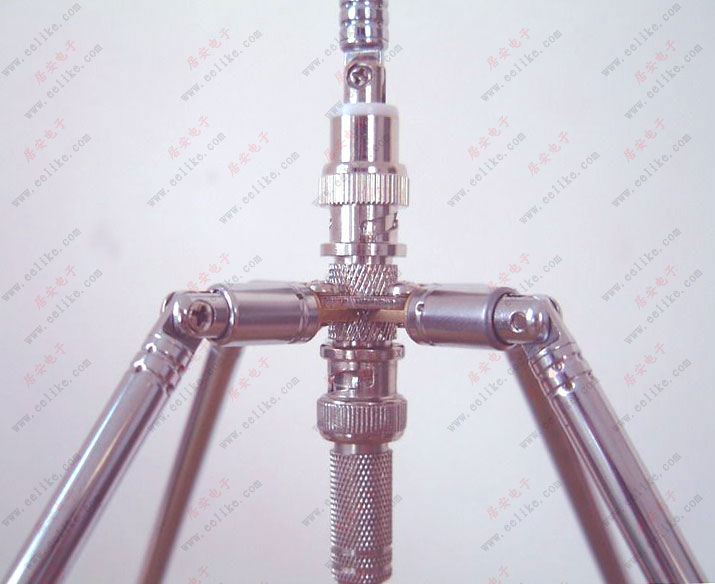

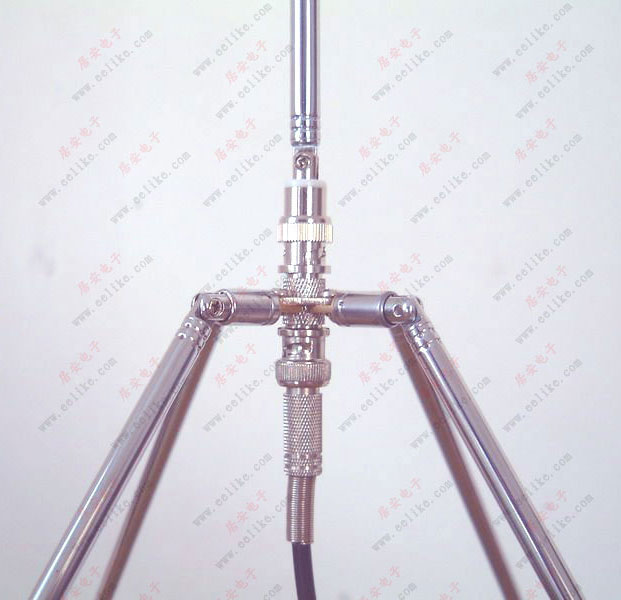

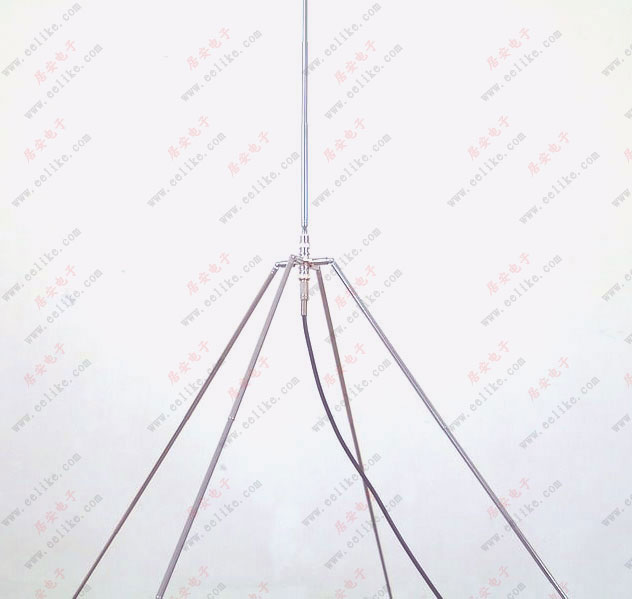

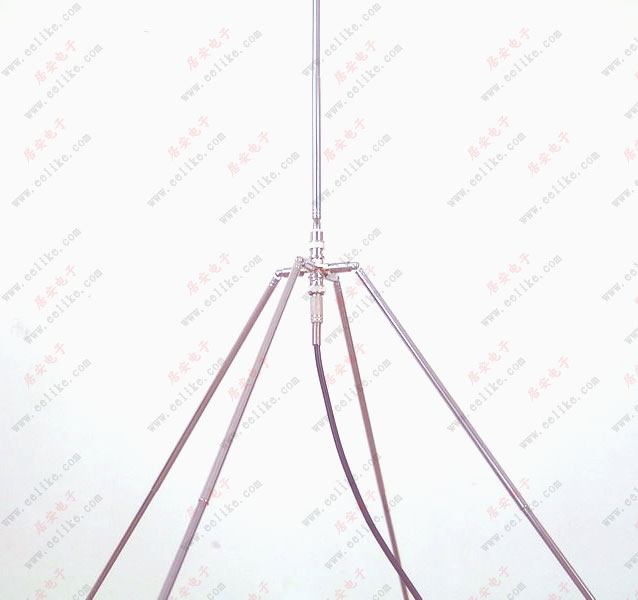

器件提供：http://www.eelike.com這是一款發射效率較高的調頻發射天線，可置室內，也可放置室外，還可懸掛在空中，其各振子可根據發射頻率進行收拉，使其有效地和發射機的發射頻率產生諧振，實現較高的發射效率； 五根振子的長度均為85CM可伸縮，適合更寬的發射頻率調整。 對于不同的發射頻率，每根振子拉出的長度為75/f * 0.96 ，中間那根向上拉出，周圍四根向下傾斜45度拉出。比如發射頻率為105MHZ，那么每根振子得拉：（75/105）*0.96 =0.685米，當你感覺自己的調頻發射機的發射距離不盡人意，接上此天線可起到立竿見影的效果。

�敚�

�敚�

�敚�

器件提供：http://www.eelike.com

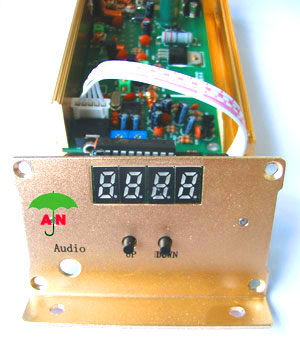

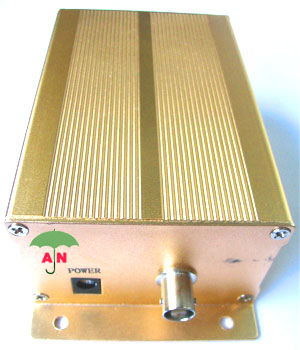

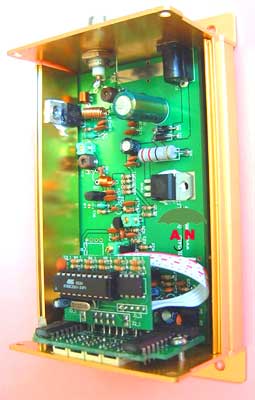

套件提供:http://www.eelike.com/cp/fm5W.htm采用日本ROHM公司新一代調頻立體聲無線發射芯片（BH1415F）制作，后級經2個2SC3355、1個2SC2053和1個2SC1971(全為原裝正品)共四級功率放后輸出，全部使用高頻雙面線路設計,保證了整機的高性能發射。操作簡單，接線容易。前面板的發射頻率顯示采用高亮度4位LED數碼管，顯示精度為0.1Mhz，步進為100Khz,通過其下方的“UP”及“DOWN”兩個輕觸開關來調節頻率的上調和下調，快速、直觀。

套件提供:http://www.eelike.com/cp/fm5W.htm

整機參數：
發射頻率：88Mhz-108Mhz (中心發射頻率為100Mhz),用戶可在此范圍內自行任意設定，無須任何調整；
工作電壓：9V-15V,建議使用12V；
工作電流：＜1.3A；
發射功率：1-5W,100Mhz中心發射頻率±5Mhz內，使用12V電壓可保證4W輸出，15V時輸出達5W，超出中心發射頻率范圍外的發射功率會略有下降；
預加重延時：50us；
低通頻率：15Khz;
分離度 ：40dB；
失真度 ：0.1%；
調制度 ：15%；
輸入電平：-13dBV；
整機重量：460g；
整機尺寸：141mm（L）×77mm（W）×49mm（H）。

目前大多數高校校內用的調頻廣播發射器，發射頻率固定單一，穩定性差。本品設計了可在88.0 MHZ至110.0MHZ范圍內任意設置發射頻率的數控調頻發射器，可預置11個頻道，發射頻率調整最小值為0.1MHZ，具有單聲道/立體聲控制，比傳統調頻臺應用更靈活可靠，可廣泛應用于學校無線廣播、電視現場導播、汽車航行、無線演說等。
1 系統的硬件設計
1．1單片機控制部分

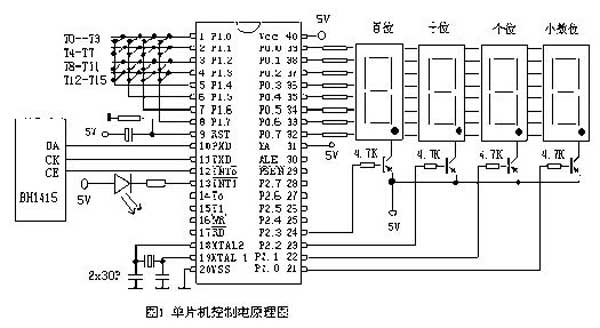

單片機采用AT89C52，采用最小化應用系統設計，P0口和P2口作為共陽LED數碼管驅動用，P1口作為16鍵的鍵盤接口，其中T0—T3分別為百位、十位、個位、小數位的頻率操作鍵，T4—T14為發射頻率預置鍵，T15為單聲道/立體聲控制鍵。 P3.0、P3.1、P3.2作為與HB1415的通訊端口，用于傳送發射頻率控制數據，P3.3用于立體聲發射批示。采用12MHZ晶振，模擬串口通訊。單片機控制部分電路如圖1

套件提供:http://www.eelike.com/cp/fm5W.htm 1．2調頻調制發射部份

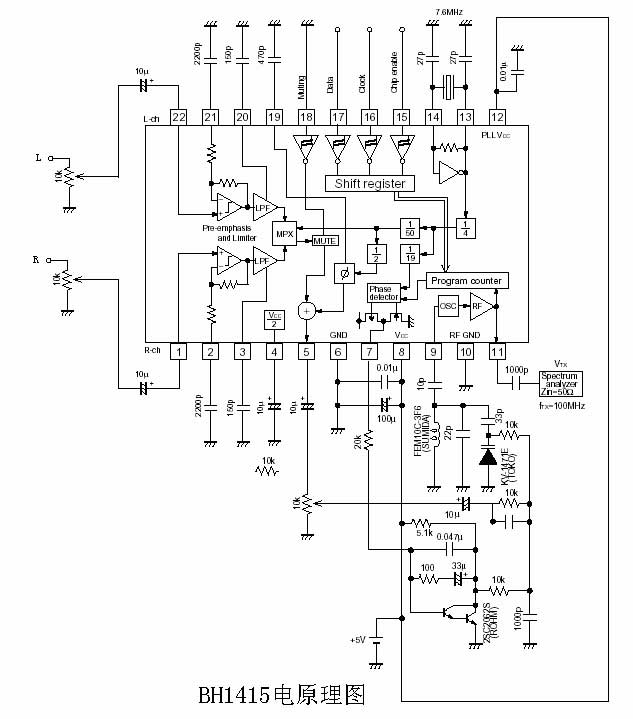

采用Rohm公司最新生產的調頻發射專用集成電路BH1415F，內含立體聲信號調制、調頻廣播信號發射電路，BH1415F內有前置補償電路、限制器電路、低通濾波電路等，因此具有良好的音色，內置PLL系統調頻發射電路，傳輸頻率非常穩定。調頻發射頻率可用單片機通過串行口直接控制。BH1415F各引腳的功能如表1，應用電路如圖2。

各腳描述 直流（V）
1 右聲道輸入端：通過電容器與右聲道音頻信號相連 1/2VCC
2 左音源輸入端：通過電容器與左聲道音頻信號相連
2,21 時間常數端：它連接一個電容為時間常數τ=22.7kΩC
3,20 LPF 時間常數端：這是15KHz LPF.它連接150P 電容 1/2VCC
4 濾波器端：它是聲頻部份濾波器叁考電壓 1/2VCC
5 立體聲復合信號輸出端：它連接到調頻調制器 1/2VCC
6 接地端 GND
7 PLL相位檢波器輸出端：它連接到PLL LPF電路 －
8 電源供給端 Vcc
9 射頻振蕩器端：這是振蕩器基端，它連接振蕩時間常數 4/7Vcc
10 射頻地端 GND
11 射頻發送輸出端 Vcc-1.9
12 PLL電源供給端 Vcc
13,14 X’tal 振蕩器端：它連接一個7.6MHz 晶振 －
15 芯片授權端：連續輸入高電平數據
16 時鐘輸入端：帶數據和同步的時鐘在序列數據輸入。
17 數據輸入端
18 靜音端：0.8Vcc≤ Pin18 : Mute ON 0.2VCC≥ Pin18 : Mute OFF
19 控制信號調節端 1/2Vcc

出的調頻調制信號經高頻放大后由天線發射輸出，后級高頻放大器的功率可根據接收的距離范圍考慮。
1． 3電源系統
采用單片機控制的數字調頻臺功耗很小，可用7805三端穩壓塊分別對單片機和BH1415F電路單獨供電，電源變壓器功率大于10W即可。集成塊電源腳就近應接0.1μF的瓷片電容。

2單片機的軟件設計
2.1主要程序模塊
1)鍵盤掃描程序：采用4*4行列式查詢法。
2)顯示程序：采用動態掃描法顯示4位頻率數字值。
3)串行通訊程序：由十進制BCD碼轉二進制程序、16位頻率控制字節合成程序、模擬異步串行發送程序組成。
2.2 BH1415F串行通訊格式
BH1415F的頻率控制碼為16位，其傳送格式要求如圖3，其中D0—D10為頻率控制數據，其值乘0.1即為BH1415F的輸出頻率（單位MHZ）。

D11—D15為控制位，其中D11（MONO）位為單聲道/立體聲控制位，當0時為單聲道發射模式，1時為立體聲發射模式。D12（PD0）、D13（PD1）位用于相位控制，通常為0，當分別為01和10時可使發射頻率在最低和最高處。D14（T0）和D15（T1）為測試模式控制用，通常為00，當為10時為測試模式。 以下是單片機與BH1415F通訊用的控制字節發送源程序：
PUT: MOV R3,#8 ;發送8位控制
CLR C ;清C
PUT1: RRC A ;帶進位位右移（先發低位）
MOV P3.0,C ;低位送至P3.0口
NOP ;延時4微秒
NOP ;
NOP ;
NOP ;
SETB P3.1 ;鎖存數據（上升沿時鎖存數據） ">

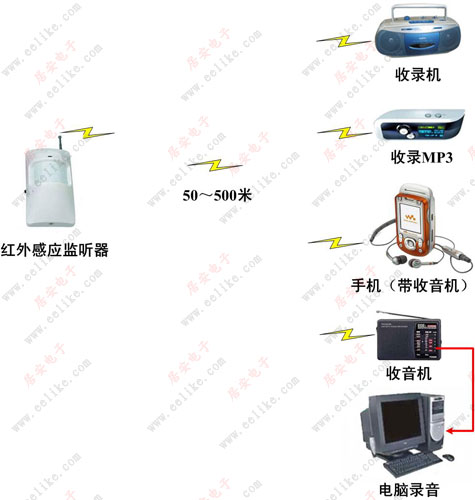

器件提供：http://www.eelike.com 1、可作為防盜系統單獨使用，一旦有人侵入探測區域內，立即啟動監聽和FM調頻發射電路立即啟動，同時遠端的自動接收機（或FM收音機）開啟，立刻監聽現場的細微動靜。 2、當探測到人體動作時，才啟動監聽和FM調頻發射電路，房間內沒有人發射電路不工作，耗電極微，電池可以使用很長時間。 3、發射距離遠。采用9V高電壓供電，直線發射距離可達300米。 4、可自由定制和調校發射頻率。如果不想讓普通收音機收到信號，可以調校頻率避開普通FM廣播頻段（88Mhz～108Mhz），然后使用特殊接收機接收。

紅外感應式探測器原理

在電子防盜、人體探測器領域中，被動式熱釋電紅外探測器的應用非常廣泛，因其技術性能穩定而受到廣大用戶和專業人士的歡迎。 被動式熱釋電紅外探頭的工作原理及特性： ����人體都有恒定的體溫，一般在37度，所以會發出特定波長10UM左右的紅外線，被動式紅外探頭就是靠探測人體發射的10UM左右的紅外線而進行工作的。人體發射的10UM左右的紅外線通過菲泥爾濾光片增強后聚集到紅外感應源上。紅外感應源通常采用熱釋電元件，這種元件在接收到人體紅外輻射溫度發生變化時就會失去電荷平衡，向外釋放電荷，后續電路經檢測處理后就能產生報警信號。 ����1)這種探頭是以探測人體輻射為目標的。所以熱釋電元件對波長為10UM左右的紅外輻射必須非常敏感。 ����2)為了僅僅對人體的紅外輻射敏感，在它的輻射照面通常覆蓋有特殊的菲泥爾濾光片，使環境的干擾受到明顯的控制作用。 ����3)被動紅外探頭，其傳感器包含兩個互相串聯或并聯的熱釋電元。而且制成的兩個電極化方向正好相反，環境背景輻射對兩個熱釋元件幾乎具有相同的作用，使其產生釋電效應相互抵消，于是探測器無信號輸出。 ����4)一旦人侵入探測區域內，人體紅外輻射通過部分鏡面聚焦，并被熱釋電元接收，但是兩片熱釋電元接收到的熱量不同，熱釋電也不同，不能抵消，經信號處理而報警。 ����5)菲泥爾濾光片根據性能要求不同，具有不同的焦距（感應距離），從而產生不同的監控視場，視場越多，控制越嚴密。 優點：本身不發出任何類型的輻射，器件功耗很小，隱蔽性好。

�敚敚敚�器件提供：http://www.eelike.com

器件提供：http://www.eelike.com1、有FM調頻信號自動開機，無信號自動關機。

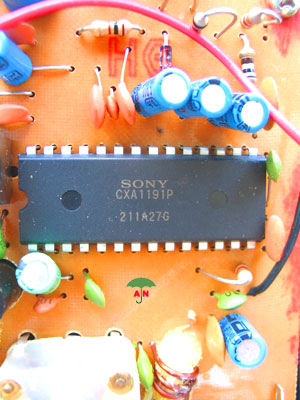

2、原裝日本SONY專用芯片，靈敏度優于 10微伏（μv）

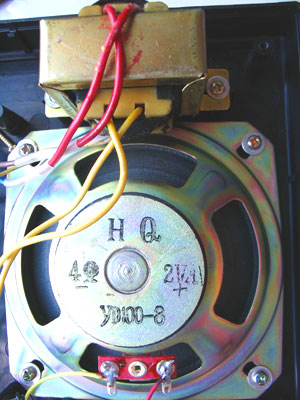

3、 4歐姆2W大喇叭，聲音洪亮，音質極佳，享受發燒級HI—HI音質，如果光用耳朵聽，很難把這樣好的音質、這樣大的音量和小收音機聯系在一起，一般都會誤為音響發出的。
