標準型16X2液晶顯示字符模塊（背光/藍屏）

1602采用標準的16腳接口，其中:

第1腳：VSS為地電源

第2腳：VDD接5V正電源

第3腳：V0為液晶顯示器對比度調整端，接正電源時對比度最弱，接地電源時對比度最高，對比度過高時會產生“鬼影”，使用時可以通過一個10K的電位器調整對比度

第4腳：RS為寄存器選擇，高電平時選擇數據寄存器、低電平時選擇指令寄存器。

第5腳：R/W為讀寫信號線，高電平時進行讀操作，低電平時進行寫操作。當RS和RW共同為低電平時可以寫入指令或者顯示地址，當RS為低電平RW為高電平時可以讀忙信號，當RS為高電平RW為低電平時可以寫入數據。

第6腳：E端為使能端，當E端由高電平跳變成低電平時，液晶模塊執行命令。

第7～14腳：D0～D7為8位雙向數據線。

第15腳：背光電源正極

第16腳：背光電源負極

本站有多款是用1602顯示的實驗，詳見：

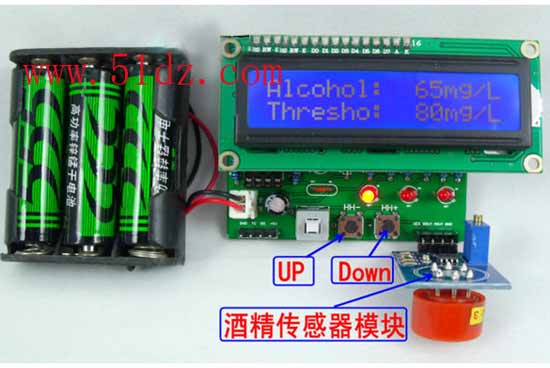

 液晶顯示酒精濃度測試儀/0/s---2782--.htm

環境紅外報警溫濕度液晶顯示套件/0/s---2743--.htm

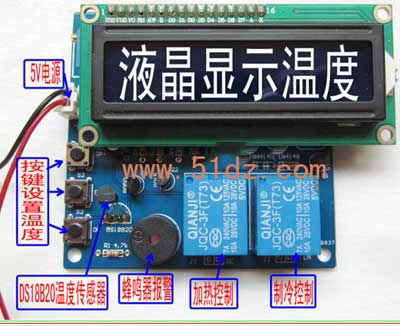

智能液晶顯示溫控套件 /0/s---3305--.htm  等等多款。

1602液晶模塊內部的字符發生存儲器（CGROM)已經存儲了160個不同的點陣字符圖形，如表1所示，這些字符有：阿拉伯數字、英文字母的大小寫、常用的符號、和日文假名等，每一個字符都有一個固定的代碼，比如大寫的英文字母“A”的代碼是01000001B（41H），顯示時模塊把地址41H中的點陣字符圖形顯示出來，我們就能看到字母“A” 。

以下是在液晶模塊的第二行第一個字符的位置顯示字母“A”的程序： ORG 0000H

RS EQU P3.7;確定具體硬件的連接方式
RW EQU P3.6 ;確定具體硬件的連接方式
E EQU P3.5 ;確定具體硬件的連接方式

MOV P1,#00000001B ；清屏并光標復位
ACALL ENABLE;調用寫入命令子程序

MOV P1,#00111000B ；設置顯示模式:8位2行5x7點陣
ACALL ENABLE ;調用寫入命令子程序

MOV P1,#00001111B ；顯示器開、光標開、光標允許閃爍
ACALL ENABLE ;調用寫入命令子程序

MOV P1,#00000110B ；文字不動，光標自動右移
ACALL ENABLE ;調用寫入命令子程序

MOV P1,#0C0H ；寫入顯示起始地址（第二行第一個位置）
ACALL ENABLE ;調用寫入命令子程序

MOV P1,＃01000001B ；字母A的代碼

SETB RS ；RS=1
CLR RW ；RW=0 ;準備寫入數據
CLR E ；E=0 ;執行顯示命令
ACALL DELAY ;判斷液晶模塊是否忙?
SETB E ；E=1 ;顯示完成,程序停車

AJMP $

ENABLE:
CLR RS ；寫入控制命令的子程序
CLR RW
CLR E
ACALL DELAY
SETB E
RET

DELAY:
MOV P1,#0FFH ；判斷液晶顯示器是否忙的子程序
CLR RS
SETB RW
CLR E
NOP
SETB E
JB P1.7,DELAY ；如果P1.7為高電平表示忙就循環等待
RET

END

    程序在開始時對液晶模塊功能進行了初始化設置，約定了顯示格式。注意顯示字符時光標是自動右移的，無需人工干預，每次輸入指令都先調用判斷液晶模塊是否忙的子程序DELAY，然后輸入顯示位置的地址0C0H，最后輸入要顯示的字符A的代碼41H。

SMC1602A(16*2)模擬口線接線方式
連接線圖:
       ---------------------------------------------------
       |LCM-----51   | LCM-----51   | LCM------51      |
       ------------------------------------------------|
       |DB0-----P1.0 | DB4-----P1.4 | RW-------P2.0    |
       |DB1-----P1.1 | DB5-----P1.5 | RS-------P2.1    |
       |DB2-----P1.2 | DB6-----P1.6 | E--------P2.2    |
       |DB3-----P1.3 | DB7-----P1.7 | VLCD接1K電阻到GND|
       ---------------------------------------------------

[注:AT89S52使用12M晶振]
=============================================================*/

#define LCM_RW  P2_0 //定義引腳
#define LCM_RS  P2_1
#define LCM_E   P2_2
#define LCM_Data  P1
#define Busy    0x80 //用于檢測LCM狀態字中的Busy標識

＃i nclude

void WriteDataLCM(unsigned char WDLCM);
void WriteCommandLCM(unsigned char WCLCM,BuysC);
unsigned char ReadDataLCM(void);
unsigned char ReadStatusLCM(void);
void LCMInit(void);
void DisplayOneChar(unsigned char X, unsigned char Y, unsigned char DData);
void DisplayListChar(unsigned char X, unsigned char Y, unsigned char code *DData);
void Delay5Ms(void);
void Delay400Ms(void);

unsigned char code uctech[] = {"uctech"};
unsigned char code net[] = {"uctech.icpcn.com"};

void main(void)
{
 Delay400Ms(); //啟動等待，等LCM講入工作狀態
 LCMInit(); //LCM初始化
 Delay5Ms(); //延時片刻(可不要)

 DisplayListChar(0, 5, uctech);
 DisplayListChar(0, 0, net);
 ReadDataLCM();//測試用句無意義
 while(1);
}

//寫數據
void WriteDataLCM(unsigned char WDLCM)
{
 ReadStatusLCM(); //檢測忙
 LCM_Data = WDLCM;
 LCM_RS = 1;
 LCM_RW = 0;
 LCM_E = 0; //若晶振速度太高可以在這后加小的延時
 LCM_E = 0; //延時
 LCM_E = 1;
}

//寫指令
void WriteCommandLCM(unsigned char WCLCM,BuysC) //BuysC為0時忽略忙檢測
{
 if (BuysC) ReadStatusLCM(); //根據需要檢測忙
 LCM_Data = WCLCM;
 LCM_RS = 0;
 LCM_RW = 0;
 LCM_E = 0;
 LCM_E = 0;
 LCM_E = 1;
}

//讀數據
unsigned char ReadDataLCM(void)
{
 LCM_RS = 1;
 LCM_RW = 1;
 LCM_E = 0;
 LCM_E = 0;
 LCM_E = 1;
 return(LCM_Data);
}

//讀狀態
unsigned char ReadStatusLCM(void)
{
 LCM_Data = 0xFF;
 LCM_RS = 0;
 LCM_RW = 1;
 LCM_E = 0;
 LCM_E = 0;
 LCM_E = 1;
 while (LCM_Data & Busy); //檢測忙信號
 return(LCM_Data);
}

void LCMInit(void) //LCM初始化
{
 LCM_Data = 0;
 WriteCommandLCM(0x38,0); //三次顯示模式設置，不檢測忙信號
 Delay5Ms();
 WriteCommandLCM(0x38,0);
 Delay5Ms();
 WriteCommandLCM(0x38,0);
 Delay5Ms();

 WriteCommandLCM(0x38,1); //顯示模式設置,開始要求每次檢測忙信號
 WriteCommandLCM(0x08,1); //關閉顯示
 WriteCommandLCM(0x01,1); //顯示清屏
 WriteCommandLCM(0x06,1); // 顯示光標移動設置
 WriteCommandLCM(0x0C,1); // 顯示開及光標設置
}

//按指定位置顯示一個字符
void DisplayOneChar(unsigned char X, unsigned char Y, unsigned char DData)
{
 Y &= 0x1;
 X &= 0xF; //限制X不能大于15，Y不能大于1
 if (Y) X |= 0x40; //當要顯示第二行時地址碼+0x40;
 X |= 0x80; // 算出指令碼
 WriteCommandLCM(X, 0); //這里不檢測忙信號，發送地址碼
 WriteDataLCM(DData);
}

//按指定位置顯示一串字符
void DisplayListChar(unsigned char X, unsigned char Y, unsigned char code *DData)
{
 unsigned char ListLength;

  ListLength = 0;
 Y &= 0x1;
 X &= 0xF; //限制X不能大于15，Y不能大于1
 while (DData[ListLength]>0x20) //若到達字串尾則退出
  {
   if (X <= 0xF) //X坐標應小于0xF
    {
     DisplayOneChar(X, Y, DData[ListLength]); //顯示單個字符
     ListLength++;
     X++;
    }
  }
}

//5ms延時
void Delay5Ms(void)
{
 unsigned int TempCyc = 5552;
 while(TempCyc--);
}

//400ms延時
void Delay400Ms(void)
{
 unsigned char TempCycA = 5;
 unsigned int TempCycB;
 while(TempCycA--)
 {
  TempCycB=7269;
  while(TempCycB--);
 };

以上程序僅供參考��！

}
