本功放供電可以使用交流12V或直流12V。功率為5W*2，音質清晰。
本商品為散件，參考原理圖：

相關商品:

通過對本制作的安裝、焊接、調試，了解電子產品的內部構造，訓練動手能力。
掌握元器件的識別、簡易測試以及整機調試工藝。
熟練使用電烙鐵、剪鉗、萬用電表等電子工具。
對照電路原理圖，了解工作原理，圖上符號，并與實物對照。
認真仔細的安裝焊接，排除安裝焊接過程中出現的故障。
1.首先焊接2個220歐和2個2.2歐電阻，IN40074個，跳線一枚。
2.焊接彎插針，INPUT位置3針，POWER位置為直流輸入2針，交流輸入2針，OUTPUT為4針。
3.焊4.7UF電解電容2個，散熱片中間的47UF電容4個，470UF兩個，104P滌綸電容3個，還剩下2個靠近220歐電阻旁邊的兩個47UF電容，注意這兩個電容極性一定要反過來裝，因為板子絲印極性標錯，焊接時一定要注意。
4.安裝25V 2200UF電解電容，BA5406和散熱片用螺絲固定后插在電路板上再焊接并用螺絲固定在電路板上。說明：INPUT的3針，中間為地，兩邊是左右聲道信號輸入端，OUTPUT的4針，中間兩根為地，邊上的為左右聲道輸出端。音調和音量調節部分已提供原件，分別為2.2K電阻2個，0.1UF滌綸電容2個，10K雙聯電位器2個，10K單聯電位器1個，只需按照原理圖焊接即可。

成品拍照：(套件還配有音調部分元件)

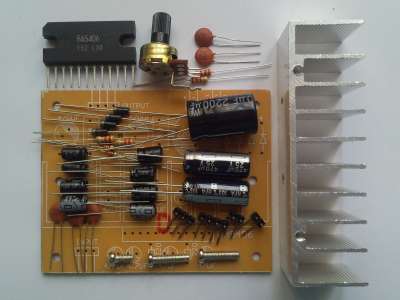

散件拍照：
